制冷機房氣體探測器

2022.05.26　瀏覽量：2182 次

制冷機房氣體探測器主要是用于大型制冷庫制冷機房內的氨氣、二氧化碳、鹵代烴及其混合物等制冷劑濃度值的檢測，冷庫制冷劑泄漏探測報警系統可用于連續實時在線監測制冷機房、制冷設備間和制冷閥站的制冷劑泄漏狀況，實時顯示空氣中的制冷劑濃度值，超標聲光報警，并可聯鎖自動控制排氣風機的啟停。

根據國家標準《GB 50072-2021 冷庫設計標準》中第7.4條中的要求規定，對于冷庫中制冷劑泄漏檢測相關要求規定如下：
1、氨氣
使用氨氣作為制冷劑的制冷機房，作為有毒有害氣體時，其泄漏到環境空氣中的濃度達到1.5×10^-4（即150ppm）時，氨氣檢測報警儀器應能發出報警，并自動強制啟動排氣風機工作，其安裝位置應在貯氨容器、氨泵及氨制冷機組的正上方2.0米之內；
使用氨氣作為制冷劑的制冷機房，作為可燃易爆氣體時，其泄漏到環境空氣中的濃度達到25%LEL（即4%Vol或40000ppm）時，氨氣檢測報警儀器應能發出報警，并自動強制啟動排氣風機工作，以及切斷制冷機房供電電源，其安裝位置應在機房內最高點氣體易于積聚處或機房事故排風機的吸入口附近。
2、鹵代烴及其混合物、二氧化碳
使用鹵代烴及其混合物、二氧化碳作為制冷劑的制冷機房，作為有毒有害氣體時，其泄漏到環境空氣中的濃度達到相應的報警設定值（≤100%OEL）時，鹵代烴及二氧化碳報警器應能發出報警，并自動強制啟動排氣風機工作，其安裝位置應在制冷機房距地面或地板上方垂直高度0.3米到0.6米處。

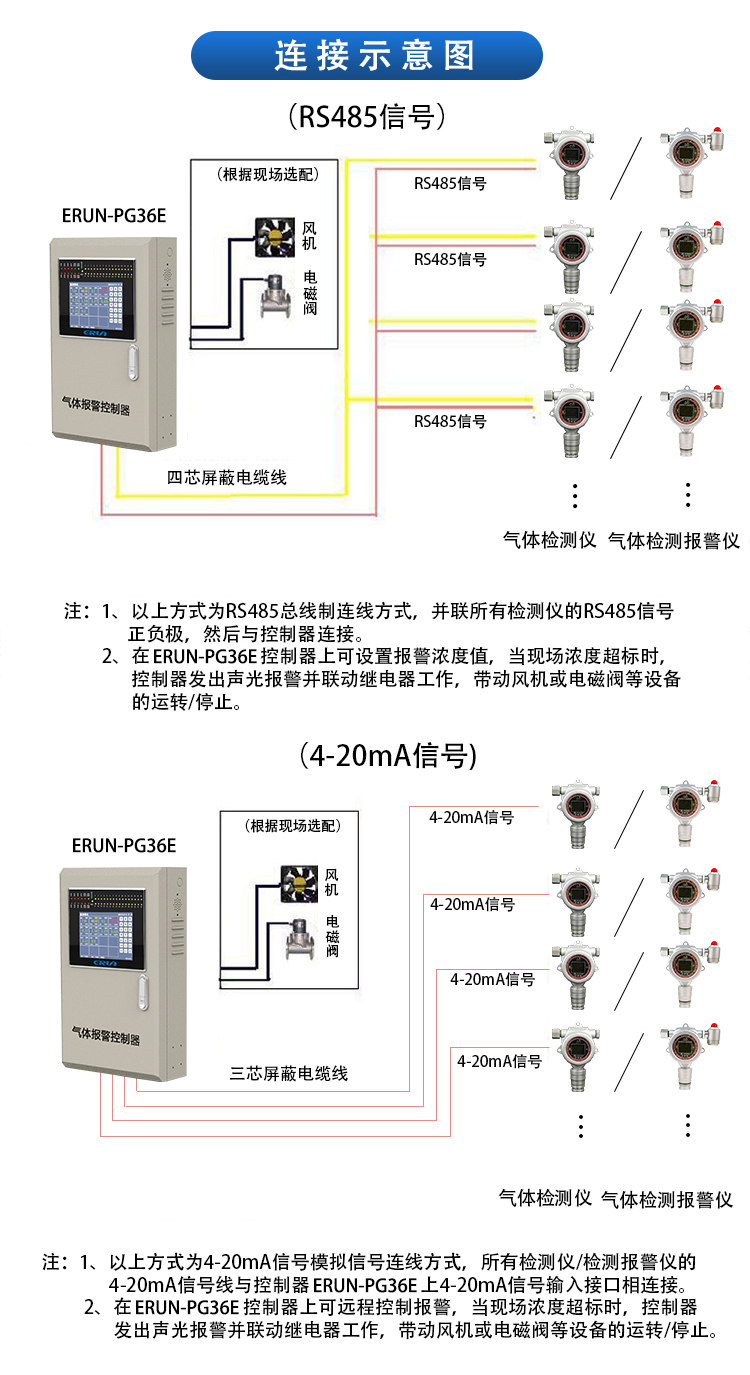

以采用進口高精度氣體傳感器的ERUN-PG51系列固定式氣體報警儀為例，可以同時檢測并顯示氨氣、二氧化碳、鹵代烴及其混合物等制冷的濃度值，超標聲光報警，并聯鎖自動控制排氣風機的啟停，測量數據結果可通過分線制4-20 mA模擬信號量或總線制RS 485（Modbus RTU）數字量信號以及無線模式傳輸，通過ERUN-PG32E氣體報警控制器在值班室實時顯示制冷劑的濃度值，并相應的觸發報警動作。

冷庫制冷劑氣體檢測報警儀技術參數：
產品型號：ERUN-PG51系列
檢測氣體：NH3、R-X、CO2
量程范圍：0～1、10、100、1000、5000、50000ppm、100%LEL、20%、50%、100%Vol可選，其他量程可訂制
分辨率：0.001ppm（0-10ppm高精度）/0.01ppm（0～10 ppm）；0.01ppm（0～100 ppm），0.1ppm（0～1000 ppm），1ppm（0～5000 ppm以上）； 0.1%LEL；0.01%、0.001%Vol
方法原理：電化學、催化燃燒、紅外、半導體、PID光離子等可選
精度誤差：≤±2%F.S.（更高精度可訂制）
顯示方式：報警器2.5寸彩屏現場顯示濃度值；控制器主機9寸彩屏值班室顯示濃度值
報警方式：現場聲光報警，值班室聲光報警
數據傳輸：4-20mA、RS485，可選無線傳輸
防護功能：IP65或IP66級防水防塵
防爆功能：隔爆型，Ex d ⅡC T6 Gb級防爆

冷庫制冷劑泄漏報警控制系統配置清單：

序號	場所地點	產品名稱	產品型號	圖片鏈接
1	制冷機房	固定式氣體報警儀	ERUN-PG51系列
2	制冷設備間和制冷閥站	固定式氣體報警儀	ERUN-PG51系列
3	監控值班室	氣體報警控制器	ERUN-PG36E

以上就是關于制冷機房氣體探測器的相關介紹，其實對于冷庫制冷劑泄漏探測報警系統而言，最主要的是要確定冷庫所使用的制冷劑的種類，然后再相應的選配合適的氣體探測器。另外，對于選用鹵代烴制冷劑的冷庫，應當嚴格按照化學有害因素職業接觸限值中的相關要求規定來選擇設置氣體報警器的量程范圍和相應的報警數值。如有任何關于冷庫制冷劑泄漏報警控制系統的相關問題，歡迎咨詢贏潤集團工作人員。
