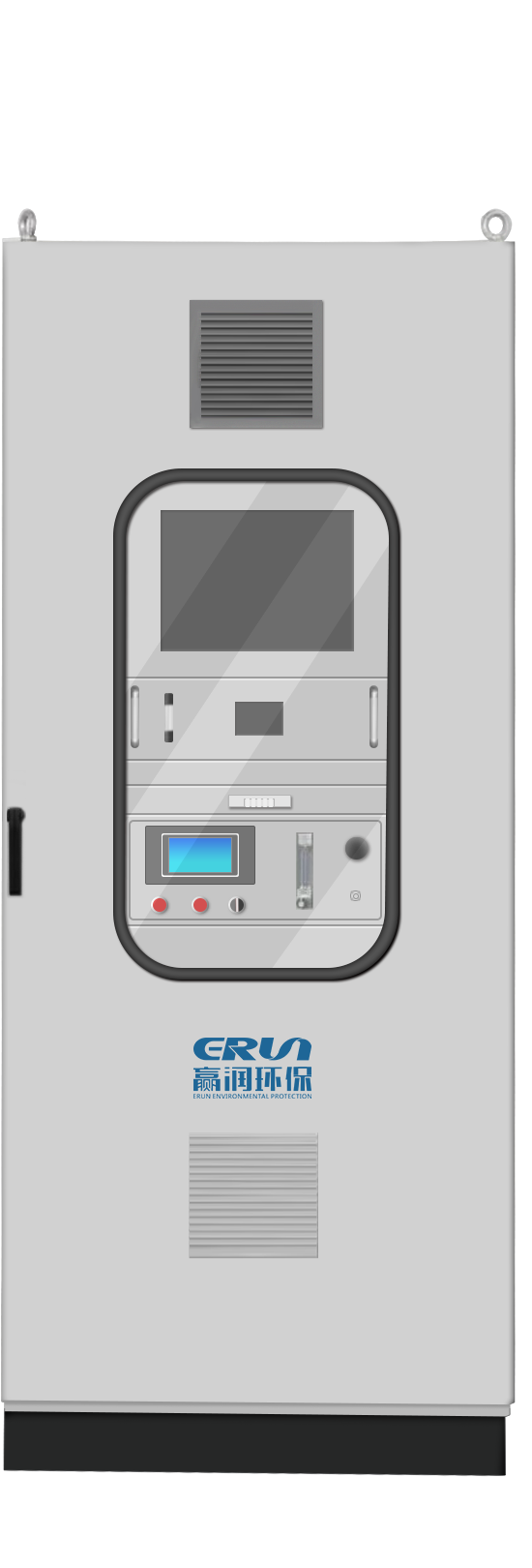

ERUN-QZ9600型CEMS煙氣在線連續監測系統產品概述：
贏潤環保研發、生產的CEMS煙氣在線連續監測系統ERUN-QZ9600可對固定污染源（如鍋爐、工業爐窯、焚燒爐等）排放煙氣中的顆粒物、氣態污染物的濃度（mg/m3）和排放率（kg/h、t/d、t/a）進行連續地、實時地跟蹤測試。或者說，CEMS是煙氣排放在線監測和排污計量系統。
CMES一般由煙塵檢測子系統、氣態污染物監測子系統、煙氣參數監測子系統、系統控制及數據采集處理子系統四個基本部分組成。
CMES按測量方式可分為抽取冷凝法、抽取熱濕法、原位法、在位法等。
西安贏潤環?？萍加邢挢熑喂?/a>自主開發的ERUN-QZ9600型煙氣排放連續監測系統采用抽取冷凝法，抽取式冷凝法系統能夠測量SO2、粉塵等，其中：
高溫伴熱紫外差分吸收光譜（DOAS）分析技術除了能夠測量SO2和NOx外，還能夠分析NH3、CL2、H2S、O3、HCL等氣體。
本系統具有測量準確、可靠性高、投資成本低、響應速度快等優點；
本系統具有支持在線校準、測量值波動小、可靠性高、設備簡單等優點；
本系統具有安裝調試方便、現場設施要求低等優點。
本CMES系統整機結構緊湊，方便運輸和安裝。
CMES一般由煙塵檢測子系統、氣態污染物監測子系統、煙氣參數監測子系統、系統控制及數據采集處理子系統四個基本部分組成。
CMES按測量方式可分為抽取冷凝法、抽取熱濕法、原位法、在位法等。
西安贏潤環?？萍加邢挢熑喂?/a>自主開發的ERUN-QZ9600型煙氣排放連續監測系統采用抽取冷凝法，抽取式冷凝法系統能夠測量SO2、粉塵等，其中：
- SO2采用高溫伴熱紫外差分吸收光譜（DOAS）分析技術
- 粉塵采用抽取式激光前散射法
本系統具有測量準確、可靠性高、投資成本低、響應速度快等優點；
本系統具有支持在線校準、測量值波動小、可靠性高、設備簡單等優點；
本系統具有安裝調試方便、現場設施要求低等優點。
本CMES系統整機結構緊湊，方便運輸和安裝。
ERUN-QZ9600型CEMS煙氣在線連續監測系統系統介紹：
我方專門針對客戶污染源排放特點，提供我公司生產的ERUN-QZ9600型煙氣排放連續監測系統。所有探頭、采樣系統部件都采用耐腐蝕材料，其中，探頭材質為特種耐酸不銹鋼(316L) 、過濾器材質為陶瓷、采樣伴熱管線為特別定制的Φ8聚四氟乙烯伴熱管。保證在工況下能連續可靠運行的要求。

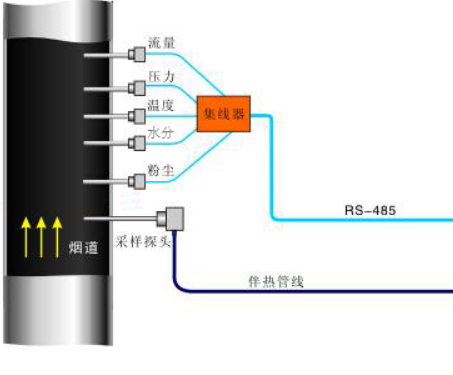

系統由置于煙囪上的采樣探頭、粉塵儀，以及置于小屋中的分析機柜，標氣和空壓機組成。其中采樣探頭負責煙氣采樣，高溫伴熱避免煙氣中水蒸氣冷凝，內置陶瓷濾芯用于過濾煙氣中的粉塵；粉塵儀用于測量煙囪粉塵濃度；分析機柜負責抽取煙氣，并直接高溫測量SO2；標氣用于校準分析儀表；空壓機產生壓縮空氣，用于對伴熱管線、采樣探頭進行定期反吹。
系統提供98%以上的數據可利用率。
系統提供一套功能完善的數據采集系統（DAS），具有顯示監測、數據處理、報表管理、遠程通訊、遠程監控、異常報警等功能。
系統的氣體分析采用抽取冷凝法（全程伴熱直接抽取法），煙塵測量采用前散射法，流量測量采用差壓式流量計，溫度測量采用鉑電阻法，完全符合有關《固定污染源煙氣排放連續監測技術規范（試運行）》（HJ/T75-2007）要求。
ERUN-QZ9600型CEMS煙氣在線連續監測系統系統組成：

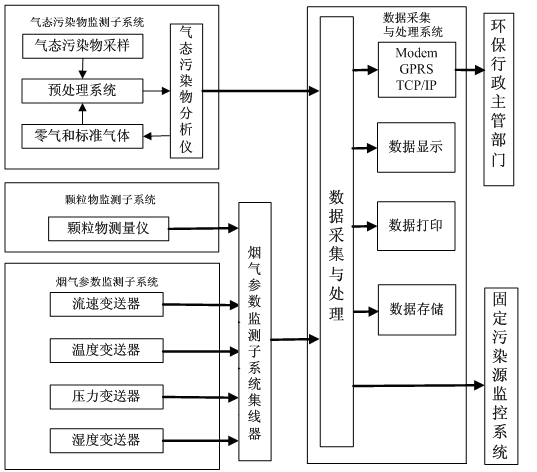

煙氣排放連續監測系統組成
- 氣態污染物監測子系統：由取樣單元、預處理單元和分析單元等組成。
取樣單元：由電加熱取樣探頭、電加熱取樣管線和反吹系統等組成。
預處理單元：由流量傳感器、精細過濾器、壓縮機冷凝器、蠕動泵、采樣泵、除水罐、和流量計等組成。
分析單元：采用紫外光譜分析儀,精度高，可靠性好, 維修成本較低。
預處理單元：由流量傳感器、精細過濾器、壓縮機冷凝器、蠕動泵、采樣泵、除水罐、和流量計等組成。
分析單元：采用紫外光譜分析儀,精度高，可靠性好, 維修成本較低。
- 顆粒物監測子系統：采用抽取式前散射原理。
- 數據采集與處理子系統：由數據采集器、工控機、顯示器和系統軟件等組成。
根據客戶需求不同對上述子系統進行裁剪。
ERUN-QZ9600型CEMS煙氣在線連續監測系統配置安裝：
在線監測系統配置清單:
| 序號 | 貨品名稱 | 型號規格 | 原產地或品牌 | 數量 | 備注 |
| 1.1 | 抽取式預處理機柜 | 蠕動泵 | 贏潤 | 1套 | |
| 預處理單元 | 贏潤 | 1套 | |||
| 電加熱管線 | 贏潤 | 30米 | |||
| 電加熱采樣探頭及安裝附件 | 贏潤 | 1套 | |||
| 取樣、標定、反吹電磁閥 | 贏潤 | 1套 | |||
| 微壓流量計 | 贏潤 | 1套 | |||
| 溫控器 | 贏潤 | 1套 | |||
| 過濾減壓閥 | 贏潤 | 1套 | |||
| 1.2 | 氣態污染物分析儀 | ERUN-QZ9610 | 贏潤 | 1套 | |
| 1.3 | 氟管 | ￠8 | 中國 | 30米 | |
| 1.4 | 氟管 | ￠6 | 中國 | 5米 | |
| 1.5 | 減壓閥 | \ | 中國 | 1套 | |
| 1.6 | 標準氣體 | SO2和N2 | 贏潤 | 各1瓶 | |
| 2.1 | 粉塵儀 | ERUN-FC100 | 贏潤 | 1套 | |
| 3.1 | 工控機 | \ | 中國 | 1臺 | |
| 3.2 | 工控機軟件 | \ | 中國 | 1套 | |
| 3.3 | 信號轉換模塊 | \ | 中國 | 1個 | |
| 3.4 | 數采模塊 | \ | 中國 | 1個 | |
| 4.1 | 電纜線 | / | 中國 | 1套 | |
| 4.2 | 三通快插接頭 | φ8-φ8-φ8 | 中國 | 1套 | |
| 4.3 | 三通快插接頭 | φ6-φ6-φ6 | 中國 | 1套 | |
| 4.4 | 快插直通接頭 | φ6-φ6 | 中國 | 1套 | |
| 4.5 | 快插直通接頭 | φ8-φ8 | 中國 | 1套 | |
| 4.6 | 快插變徑接頭 | φ6-φ8 | 中國 | 1套 | |
| 4.7 | 信號轉換模塊 | \ | 中國 | 1套 |
工程安裝：

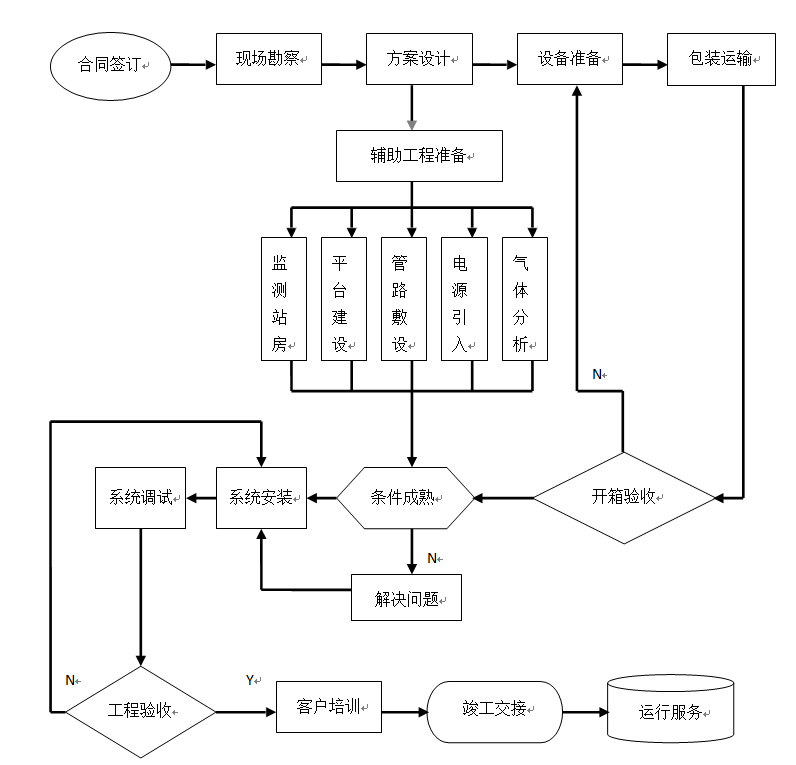

CEMS煙氣在線連續監測系統ERUN-QZ9600工程安裝控制流程圖
