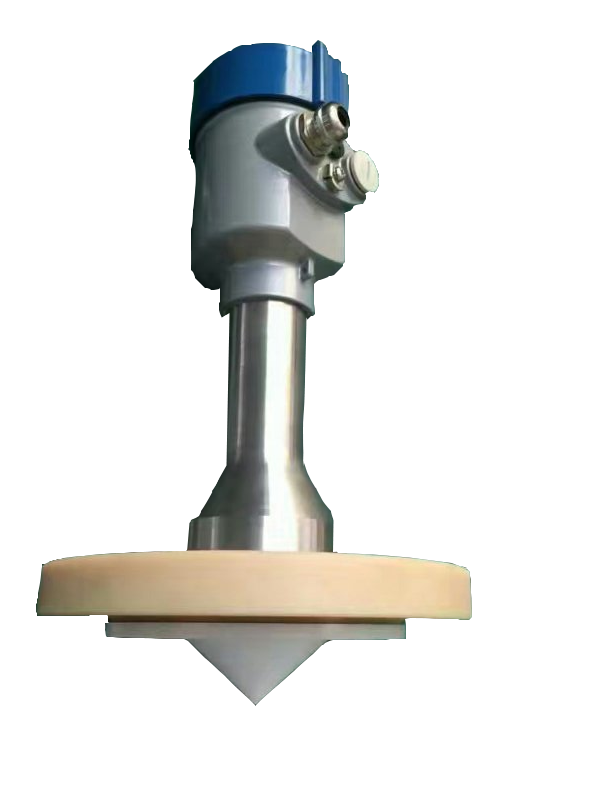

ERUN-RNH201型26GHz高頻雷達物位計產品概述：
ERUN-RNH201型26GHz高頻雷達物位計測量原理：
雷達物位天線發射較窄的微波脈沖，經天線向下傳輸。微波接觸到被測介質表面后被反射回來再次被天線系統接收，將信號傳輸給電子線路部分自動轉換成物位信號（因為微波傳播速度極快，電磁波到達目標并經反射返回接收器這一來回所用的時間幾乎是瞬間的）。

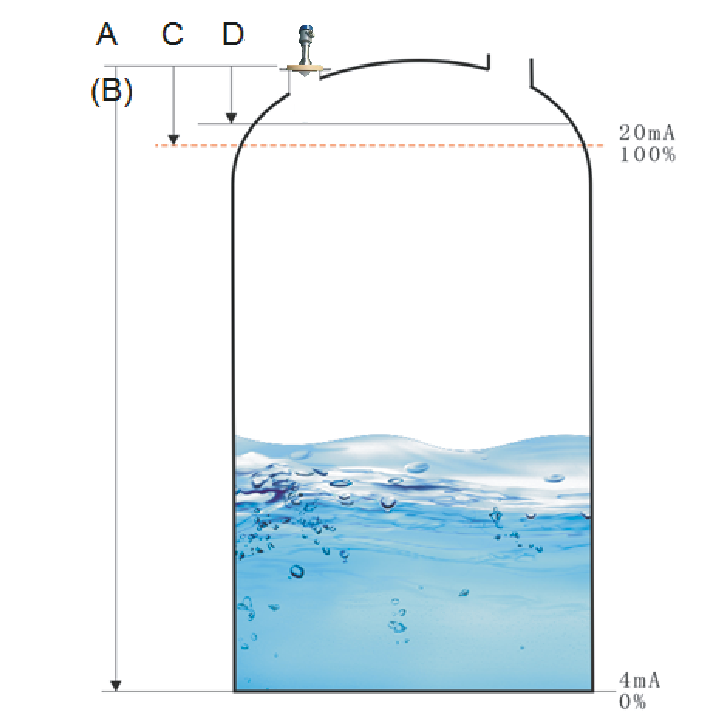

A 量程設定
B 低位調整
C 高位調整
D 盲區范圍
測量的基準面是：螺紋底面或法蘭的密封面。
注：使用雷達物位計時，務必保證最高料位不能進入測量盲區（圖中D所示區域）。
B 低位調整
C 高位調整
D 盲區范圍
測量的基準面是：螺紋底面或法蘭的密封面。
注：使用雷達物位計時，務必保證最高料位不能進入測量盲區（圖中D所示區域）。
ERUN-RNH201型26GHz高頻雷達物位計功能詳情：
參數詳情
典型應用：可用于測量強腐蝕性液體
天線：316L+PFA（可選）
測量范圍：30米
頻率范圍：26GHz
精度：±3mm
介質溫度：-40～+100℃
過程壓力：-0.1～2.0Mpa
供電電源：24vDC（兩線、四線可選）
信號輸出：4...20mA/HART(兩線/四線)RS485/Mod bus
過程連接：法蘭（可選）
外殼材質：鑄鋁、不銹鋼（可選）
防護等級：IP67
防爆等級：Exia ⅡC T6 Ga/ Exd ia IIC T6 Gb

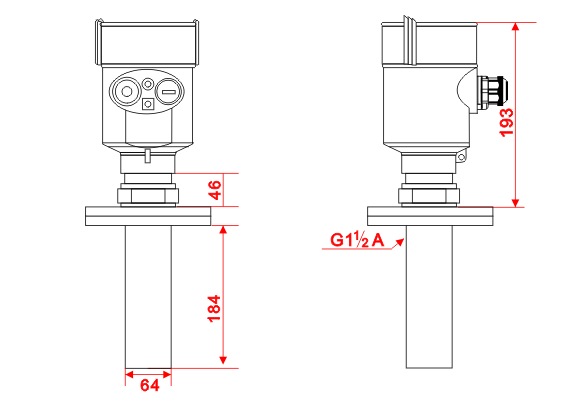

結構尺寸（單位：mm）

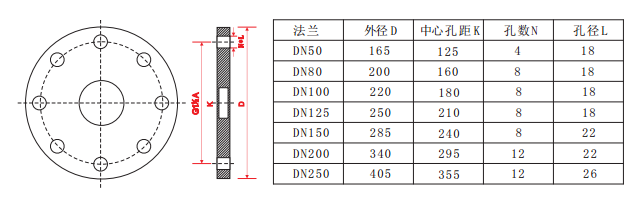

法蘭選型

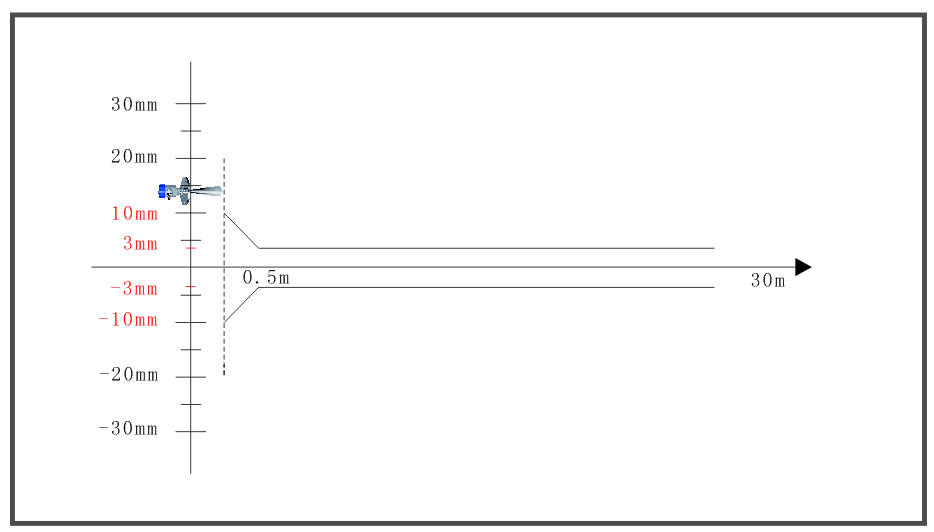

儀表線性
典型應用：可用于測量強腐蝕性液體
天線：316L+PFA（可選）
測量范圍：30米
頻率范圍：26GHz
精度：±3mm
介質溫度：-40～+100℃
過程壓力：-0.1～2.0Mpa
供電電源：24vDC（兩線、四線可選）
信號輸出：4...20mA/HART(兩線/四線)RS485/Mod bus
過程連接：法蘭（可選）
外殼材質：鑄鋁、不銹鋼（可選）
防護等級：IP67
防爆等級：Exia ⅡC T6 Ga/ Exd ia IIC T6 Gb
結構尺寸（單位：mm）
發射角度取決于天線尺寸
| ∮76 | 12° |
